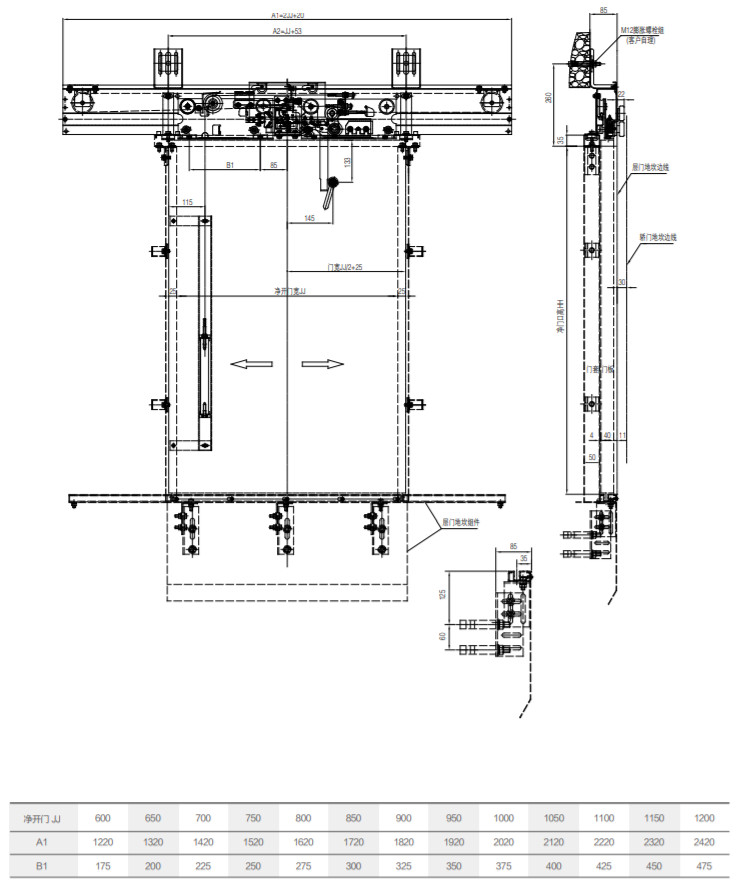

2-리프 중앙 개방형 랜딩 도어 장치 THY-LD-B
1. 잠금 해제 방법은 도어 패널을 잠금 해제하고 45Kg 진자 충격 테스트를 통과하는 것입니다.
2. 문은 무거운 망치로 강제로 닫히게 되며, 무거운 망치와 가이드 튜브는 착륙문의 안쪽에 놓이게 됩니다.
3. 도어 잠금 장치는 국가 엘리베이터 검사 센터의 시험을 통과하여 CE 및 CU-TR 인증을 획득했습니다.
4. 도어 잠금장치의 적용 전압: ≤ AC230V, ≤ DC110V.

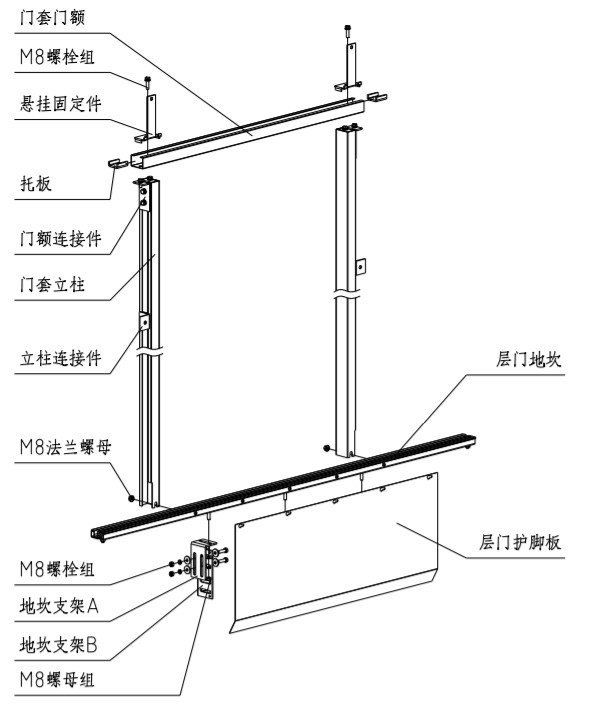

1. 문턱 및 도어커버 설치
1.1. 승강로 크기에 따라 문턱의 입구와 출구 위치를 결정하고, 문턱의 중심을 입구와 출구의 중심과 같게 조정하고 문턱의 중심을 표시하며, 문턱의 수평을 1/1000 이하로 조정합니다. 표면은 물이 승강로로 유입되지 않도록 합니다.
1.2. 도어 커버 기둥과 도어 커버 도어를 연결 부품으로 조립하고, 걸이 고정 부품을 설치합니다. 도어를 문턱에 놓고 도어 커버 기둥의 수직도를 1/1000 미만으로 조정합니다. 도어 커버의 중심은 출입구 중심과 문턱 중심 표시 치수와 일치합니다. 도어 커버의 하단 이마 평면과 문턱의 상단 평면의 크기가 순문 높이입니다. 조정이 완료되면 M8 플랜지 너트를 잠급니다. 크기 조정 후 기둥 커넥터를 벽에 고정합니다.
1.3. 랜딩 도어 토우 가드를 문턱에 고정합니다.

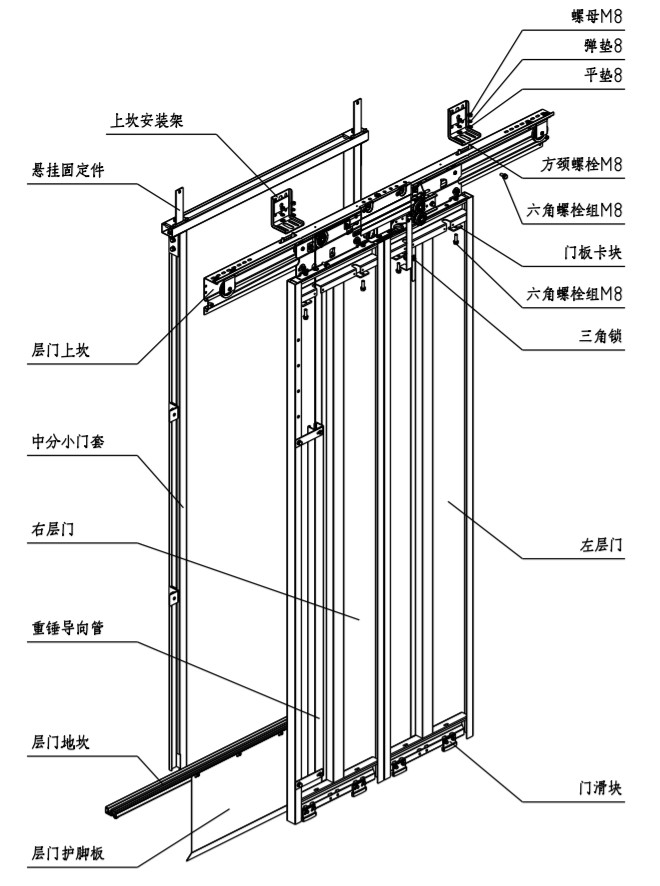

2. 랜딩도어 장치 설치

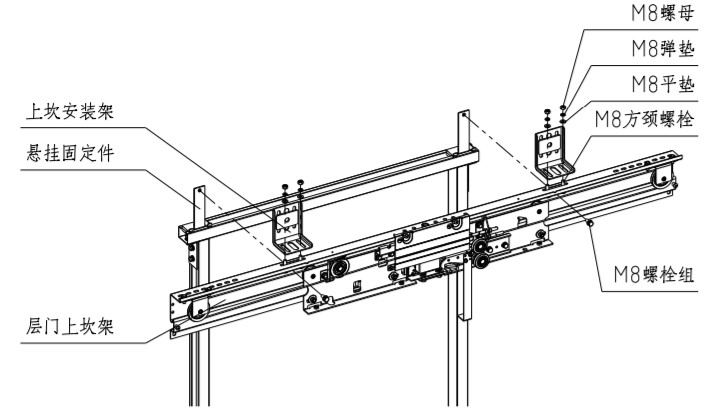

2.1. 랜딩 도어의 상부 문턱 프레임을 서스펜션 고정부 하단의 바브에 맞추고 M8*20 볼트 그룹을 통해 랜딩 도어의 상부 문턱 프레임과 서스펜션 고정부를 고정합니다.
2.2. 상부 문턱 장착 프레임을 승강로 벽에 확장 볼트 또는 관통 볼트로 고정합니다. 상부 문턱 장착 프레임과 승강장 도어 상부 문턱은 M8 사각 볼트로 연결됩니다.
2.3. 랜딩 도어의 상단 문턱을 좌우로 조정하여 도어의 중앙이 열리고 입구와 출구의 중앙이 일치하도록 합니다.
2.4. 승강장 도어 장치 바닥의 수직도를 조정합니다. 승강장 도어 장치 바닥의 수직도는 수직선을 그거나 차량 문턱을 기준으로 ±0.5mm 이내로 조정합니다.
2.5 다음 바닥문에 문턱 프레임을 설치하는 데 필요한 주요 매개변수를 검토한 후 모든 설치 볼트를 조입니다.

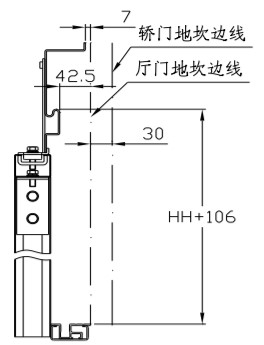

착륙문 상부 문턱 프레임 높이: 착륙문 상부 문턱 프레임 가이드 레일의 상면과 착륙문 문턱 사이의 거리는 HH+106mm입니다.
승강장문 상부 문턱 프레임의 중심: 승강장문 상부 문턱 프레임의 중심과 출입구 중심의 편차는 ±1mm이다.
랜딩 도어의 상부 실 가이드 레일과 카 도어의 실 사이의 거리: 랜딩 도어의 상부 실 가이드 레일과 랜딩 도어의 실 사이의 거리는 42.5mm이고, 카 도어의 실로부터의 거리는 72.5mm이다.
착륙문 상부 문턱 프레임 높이: 착륙문 상부 문턱 프레임 가이드 레일의 상면과 착륙문 문턱 사이의 거리는 HH+106mm입니다.
승강장문 상부 문턱 프레임의 중심: 승강장문 상부 문턱 프레임의 중심과 출입구 중심의 편차는 ±1mm이다.
랜딩 도어의 상부 실 가이드 레일과 카 도어의 실 사이의 거리: 랜딩 도어의 상부 실 가이드 레일과 랜딩 도어의 실 사이의 거리는 42.5mm이고, 카 도어의 실로부터의 거리는 72.5mm이다.
