2-리프 중앙 개방형 영구 자석 동기식 도어 오퍼레이터 THY-DO-100A
1. 빠른 배송
2. 거래는 단지 시작일 뿐, 서비스는 결코 끝나지 않습니다.
3. 유형: 도어 오퍼레이터 THY-DO-100A
4. 우리는 BST, NBSL, OULING, ES, YS, HD 및 기타 브랜드의 동기식 및 비동기식 도어 오퍼레이터 시스템을 제공할 수 있습니다.
5. 신뢰는 행복입니다! 저는 당신의 신뢰를 절대 저버리지 않겠습니다!
1. 도어 머신은 동기 벨트 구동 방식을 채택했습니다. 동기 벨트는 진동 및 소음 감소에 최적화되어 있습니다. 동기 벨트 휠은 내마모성 소재로 제작되어 작동 소음이 적고 동기 벨트의 수명이 깁니다.
2. 국내외 유명 브랜드 엘리베이터 도어 머신의 특수 주파수 변환기와 폐루프 벡터 제어 기술을 채택했습니다. 영구 자석 동기 모터의 직접 구동 방식을 채택하여 전달 장치가 적고, 작동 신뢰성이 높으며, 손실이 적고, 환경 보호 및 에너지 절약 효과가 뛰어나며, 제어 정확도가 높습니다.
3. 도어 나이프는 동기식 도어 나이프를 채택하고 차량 도어 잠금 장치가 내장되어 있습니다. 바닥 도어 장치에 범퍼를 층층이 설치할 필요가 없어 홀 도어와 차량 도어의 동시 개폐가 완벽하게 구현됩니다. 각 회전 부분에는 롤링 베어링이 내장되어 핀 샤프트와 연결되어 있습니다. 도어 나이프는 슬라이딩 마찰 없이 나이프를 유연하게 접고 펼 수 있으며, 마모가 없고 유지 보수가 필요 없습니다. 변속 메커니즘은 고무로 완충되어 있어 기계적 소음 없이 안정적으로 작동합니다.
4. 도어 머신 설치 방법은 직선 빔 설치, 차량 상부 설치, 전면 벽면 설치로 나눌 수 있습니다. 고객이 설계한 차량의 다양한 구조에 따라 가장 적합한 설치 방법을 선택할 수 있습니다. 설치 과정에서 도어 머신은 3차원 조정이 가능하여 편리하고 간단하며 합리적입니다. 도어 걸이판에는 충격 및 낙하 방지를 위한 안전 후크가 장착되어 있어 안전하고 신뢰할 수 있습니다.
자동차 상단 설치 브래킷
강화된 설치 브래킷
자동차 상부 설치용 고정 파이프(선택 사항)

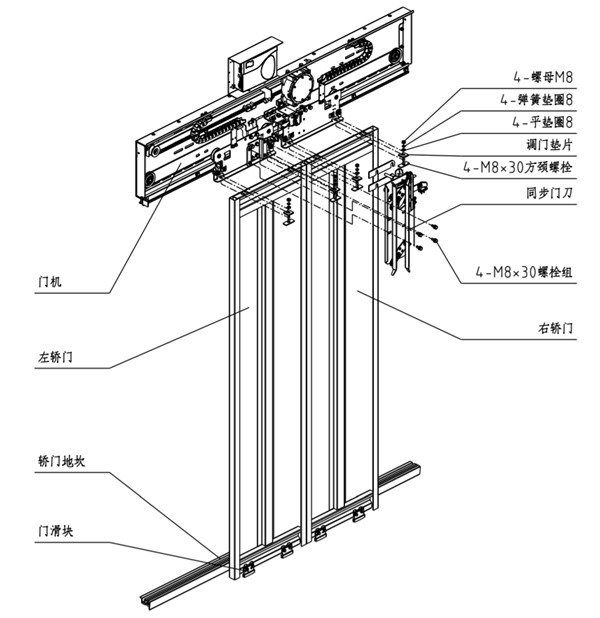

1. 도어 머신 커넥터를 차량 상부의 C자형 홈에 고정하고 4개의 고정 부품으로 미리 조입니다. 그런 다음 도어 머신을 도어 머신 커넥터에 고정하고 M8*20 사각 볼트 그룹 6개로 미리 조입니다.

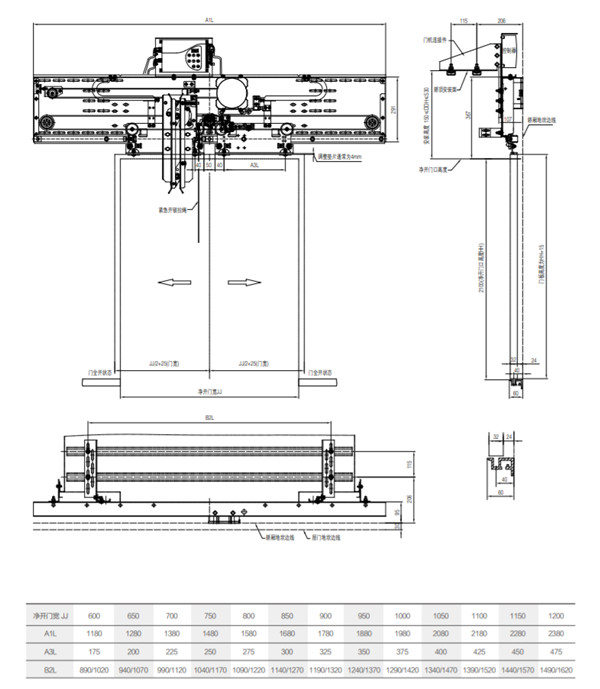

2. 도어 머신의 높이와 좌우 치수를 조정합니다. 도어 머신 커넥터의 긴 구멍을 통해 가이드 레일의 윗면과 자동차 도어 실 사이의 거리를 HH+109mm(HH는 도어 개방 높이)로 조정합니다. 도어 머신의 긴 구멍을 통해 조정합니다. 도어 머신 중심과 도어 개방 중심의 편차는 ±1mm입니다(그림 참조).
3. 도어 머신 바닥판의 수직도 조정: 수직선을 그거나 랜딩 도어 실을 기준으로 도어 머신 바닥판의 수직도를 ±0.5mm로 조정합니다. 도어 머신 커넥터 연결 볼트 또는 도어 머신 커넥터를 조정하려면 C 슬롯에 심을 추가하세요.
4. 도어 머신 가이드 레일과 문턱 사이의 거리와 평행도를 조정합니다. 랜딩 도어 문턱을 기준으로 도어 머신 가이드 레일 끝에서 랜딩 도어 문턱까지의 거리를 83으로 조정하고, 도어 머신 가이드 레일의 두 끝과 랜딩 도어 문턱 사이의 거리가 같아지도록 합니다.
5. 도어 머신 설치의 다음 주요 매개변수를 검토한 후 모든 도어 머신 볼트를 조입니다.
• 도어 머신 높이: 도어 머신 가이드 레일의 상단 표면과 카 도어 실 사이의 거리는 HH+109mm입니다.
• 도어 기계 중심: 도어 기계 중심과 도어 개방 중심의 편차는 ±1mm입니다.
• 도어 가이드 레일과 랜딩 도어 실 사이의 거리: 도어 가이드 레일과 랜딩 도어 실 사이의 거리는 83mm입니다.
