적외선 엘리베이터 도어 감지기 THY-LC-917
| 제품명 | 엘리베이터 라이트 커튼 |
| 열린 길 | 측면 개방 또는 중앙 개방 |
| 전압 | AC220V, AC110V, DC24V |
| 다이오드 수 | 17, 32 |
| 빔의 수 | 94-33빔, 154-94빔 |
1. 자체 점검 기능 탑재, 파워박스 일반 출력 및 자체 점검 출력
2. 독일 TUV 테스트 통과 및 관련 국제 표준 준수
3. 휴면 기능, 제품 수명 연장
4. 새로운 기술, 내식성이 강한 PCB, 현장 적응성이 강한 PCB를 채택하여 안정적이고 신뢰할 수 있습니다.
5. 아름다운 외관 디자인, 쉬운 설치, 대부분의 브랜드 엘리베이터에 적합
6. 첨단기술 및 장비, 신뢰성 있는 SMT 표면 패딩 기술
7. 사용자가 전원 공급 장치 없이 NPN/PNP 출력(트랜지스터 출력)을 선택할 수 있는 옵션
엘리베이터 라이트 커튼은 광전 유도 원리를 이용하여 제작된 엘리베이터 도어 안전 보호 장치입니다. 모든 엘리베이터에 적합하며 엘리베이터 승하차 시 승객의 안전을 보호합니다. 엘리베이터 라이트 커튼은 엘리베이터 카 도어 양쪽에 설치된 적외선 송신기 및 수신기, 그리고 특수 플렉시블 케이블의 세 부분으로 구성됩니다. 환경 보호 및 에너지 절약을 위해 점점 더 많은 엘리베이터에서 전원 박스를 제거하고 있습니다. 일부 라이트 커튼 브랜드는 전자파 간섭에 대한 내성이 약해 전원 박스를 사용해야 합니다. 그러나 친환경 엘리베이터 개념이 대중화됨에 따라 전원 박스가 없는 라이트 커튼이 트렌드입니다. 220V를 24V로 변환하는 과정에서 많은 에너지가 손실되기 때문입니다.
THY-LC-917 라이트 커튼은 기존 라이트 커튼에 CPU 제어 방식의 동적 스캐닝 LED 발광관을 탑재했습니다. 띠 모양의 2색 LED는 라이트 커튼 보호 구역의 상태를 표시하여 라이트 커튼이 정상적인 보호 기능에 미치는 시각적 효과를 높이고, 더욱 인간적인 기능을 발휘하도록 합니다.

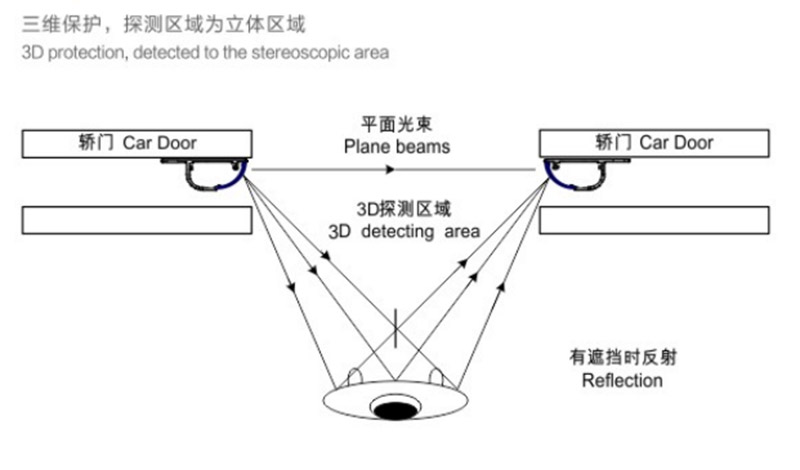

라이트 커튼의 방사단에는 여러 개의 적외선 방사관이 있습니다. MCU의 제어에 따라 방사관과 수광관이 순차적으로 켜지고, 하나의 방사 헤드에서 방출된 빛은 여러 개의 수광 헤드에 의해 수광되어 다채널 스캔을 형성합니다. 이렇게 카 도어 영역을 위에서 아래로 연속 스캔함으로써 고밀도 적외선 보호 라이트 커튼이 형성됩니다. 광선 중 하나라도 차단되면 광전 변환이 불가능하기 때문에 라이트 커튼은 장애물이 있다고 판단하여 인터럽트 신호를 출력합니다. 이 인터럽트 신호는 스위치 신호 또는 고/저 레벨 신호일 수 있습니다. 제어 시스템은 라이트 커튼에서 신호를 수신한 후 즉시 도어 개방 신호를 출력하고 카 도어는 닫힘을 멈추고 역방향으로 열립니다. 승객이나 장애물이 경고 구역을 벗어나면 엘리베이터 도어가 정상적으로 닫혀 안전 보호 목적을 달성할 수 있습니다. 엘리베이터에 갇힌 사람들의 사고를 예방하십시오.
1. 송신기 및 수신기의 이동식 설치
라이트 커튼의 이동식 설치는 라이트 커튼의 송신기, 수신기, 또는 그 중 하나가 차량 문에 고정되어 차량 문과 함께 움직이는 것을 설치하고 사용하는 것을 의미합니다. 일반적으로 송신기와 수신기는 차량 문의 접히는 부분에 고정됩니다.
측면 도어 설치 방법은 엘리베이터 카의 라이트 커튼과 카 도어의 접이식 가장자리를 나사로 고정하는 것입니다.
센터 스플릿 도어의 설치 방법은 엘리베이터 카 도어의 접이식 가장자리에 라이트 커튼을 나사로 고정하는 것입니다.

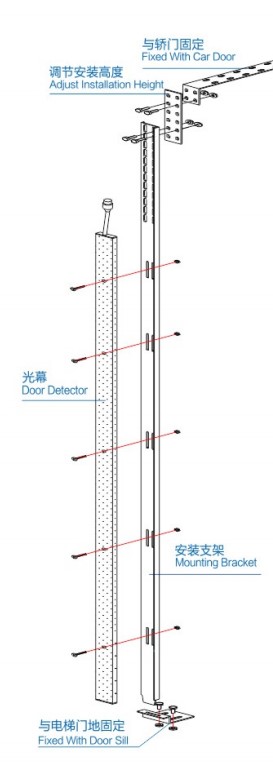

2. 송신기 및 수신기의 고정 설치
라이트 커튼 고정 설치는 라이트 커튼의 송신기와 수신기를 고정 브래킷을 통해 차량 문턱 끝에 고정하여 설치하고 사용하는 것을 말합니다. 송신기와 수신기는 차량 문과 함께 움직일 수 없습니다.
