엘리베이터용 리프팅 가이드 레일
| 모델 | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |

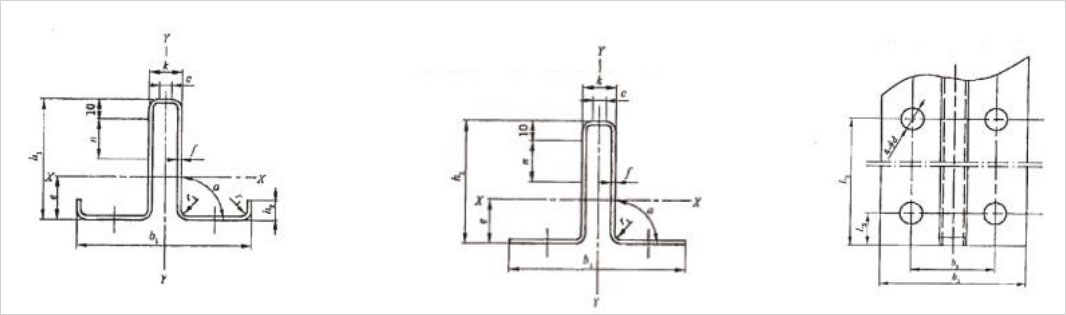

| 모델 | b1 | c | f | h1 | h2 | k | n |
| 티케이3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| 티케이5 | 3 | ||||||
| 티케이3에이 | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| 티케이5에이 | 3.2 |
1. 가공된 엘리베이터 가이드 레일
2. 냉간 압연 엘리베이터 가이드 레일
3. 맞춤형 엘리베이터 가이드 레일
4. 중공 엘리베이터 가이드 레일
5. 냉간 압연 엘리베이터 가이드 레일 피쉬 플레이트, 기계 가공 엘리베이터 가이드 레일 피쉬 플레이트, 특수 두께 피쉬 플레이트, T 단면 피쉬 플레이트, 단조 클립, 슬라이딩 클램프, 슬라이딩 클립, T 클립.
6. 표준: ISO 7465.
7. 모델: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8. 포장: 저희 가이드 레일은 양쪽 끝에 보호 커버가 있는 묶음으로 포장되며, 각 묶음은 비닐 시트로 포장됩니다. 고객님의 요구 사항에 맞춰 포장해 드릴 수도 있습니다.
9. MARAZZI 등 브랜드 가이드 레일을 제공할 수 있습니다.
엘리베이터 가이드 레일은 엘리베이터가 승강로에서 안전하게 상하로 이동할 수 있도록 하는 궤도로, 카와 균형추가 상하로 이동하도록 합니다. 가이드 레일은 플레이트와 가이드 레일 브래킷을 승강로 벽에 연결하여 엘리베이터 카와 균형추를 안내합니다. 제동 시 안전 캘리퍼의 지지 기능은 엘리베이터 시스템의 중요한 부분입니다. 엘리베이터에 일반적으로 사용되는 가이드 레일은 "T"자형 가이드 레일입니다. 가이드 레일은 높은 강성, 높은 신뢰성, 안전성, 그리고 저렴한 비용과 같은 특징을 가지고 있습니다. 가이드 레일 평면은 매끄러워야 하며, 눈에 띄는 고르지 않은 표면이 없어야 합니다. 가이드 레일은 엘리베이터 카의 가이드 슈와 안전 장치의 셔틀 레일이므로 설치 시 충분한 여유 공간을 확보해야 합니다. 또한, 가이드 레일은 과속 사고 발생 시 엘리베이터를 정지시키는 역할을 하므로 강성을 무시할 수 없습니다.
엘리베이터 가이드 레일은 솔리드 가이드 레일과 카운터웨이트 중공 가이드 레일로 구분됩니다.
솔리드 가이드 레일은 가이드 표면과 가이드 레일 프로파일의 연결 부분을 가공하여 형성된 가공 가이드 레일입니다. 엘리베이터 운행 중 엘리베이터 카의 운행을 위한 안내 역할을 합니다. 소형 솔리드 가이드 레일은 균형추 안내에도 사용됩니다. 가이드 레일 바닥 폭에 따라 다양한 솔리드 가이드 레일 규격이 있으며, T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140 등으로 구분됩니다.

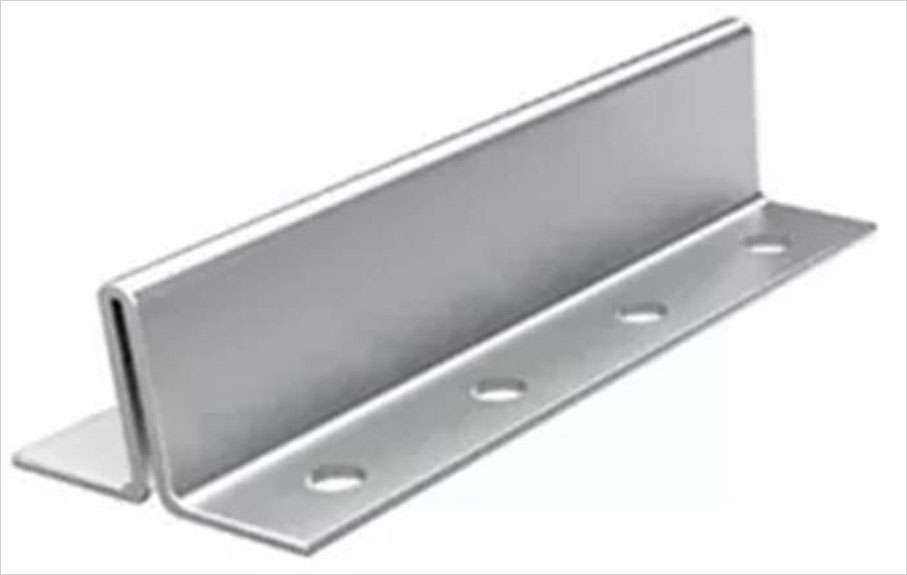

카운터웨이트 중공 가이드 레일은 두께 2.75mm와 3.0mm의 냉간 성형 롤링 가이드 레일입니다. 코일 판을 멀티 패스 금형을 통해 냉간 성형합니다. 주로 엘리베이터 작동 중 카운터웨이트를 안내하는 데 사용됩니다. 중공 가이드 레일은 가이드 레일 끝면의 형상에 따라 직선형과 플랜지형으로 구분되며, TK5와 TK5A가 있습니다.
