영구 자석 동기 기어리스 견인 기계 THY-TM-K200

THY-TM-K200 영구자석 동기 기어리스 엘리베이터 권상기의 설계 및 생산은 "GB7588-2003-엘리베이터 제조 및 설치 안전 규정", "EN81-1: 1998-엘리베이터 건설 및 설치 안전 규칙", "GB/T24478-2009-엘리베이터 권상기 관련 규정"을 준수합니다. 이 권상기는 영구자석 동기 모터, 권상기 휠, 제동 시스템으로 구성됩니다. 고성능 영구자석 소재와 특수 모터 구조를 사용하여 저속 및 고토크 특성을 가지고 있습니다. K 시리즈는 외부 로터 구조를 가지고 있으며, 제동 시스템은 블록 브레이크 구조입니다. 권상기 휠과 제동 휠은 동축으로 고정 연결되어 모터의 축 연장부에 직접 설치됩니다. 브레이크에는 제동 상황을 모니터링하는 마이크로 스위치가 장착되어 있습니다. 브레이크가 열리면 마이크로 스위치의 상시 개방 접점이 닫힙니다. 기계실이 있는 엘리베이터와 기계실이 없는 엘리베이터 모두에 적합합니다. 견인비는 2:1과 4:1이며, 정격 하중은 630kg~1150kg, 정격 속도는 0.5~2.5m/s, 견인 시브 직경은 400mm와 450mm입니다. 모든 견인기는 출고 전 엄격한 품질 검사를 거쳐 제품의 품질과 성능을 보장합니다.

1.견인기 설치

•견인기계를 설치하기 전에 설치 프레임과 기초의 강도를 확인해야 합니다.

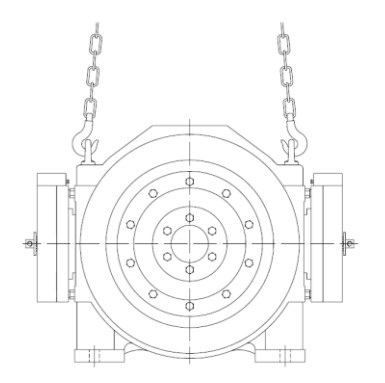

• 견인기계를 들어올릴 때는 견인기계 본체에 있는 호이스트 링이나 구멍을 이용하세요.

• 들어올릴 때는 반드시 수직으로 들어올리고, 두 후크 사이의 각도는 90° 이내로 유지하세요.

• 견인기의 설치 평면은 수평이어야 하며, 이에 상응하는 진동 감소 조치가 있어야 합니다.

• 강철 와이어 로프가 걸려 있고 해당 하중은 견인 풀리의 중심 평면을 수직으로 통과해야 합니다.

• 견인기가 설치되는 프레임의 표면은 평평해야 하며, 허용 가능한 최대 편차는 0.1mm이어야 합니다.

•기계실 핸드휠은 본체 후면 좌측 하단에 있습니다. 프레임 간섭에 주의하세요.

• 견인기 고정용 볼트의 사이즈는 발구멍이 마련되어 있으며, 강도 8.8의 볼트를 사용합니다.

• 일반적으로 견인 기계에는 점프 방지 막대와 보호 커버가 장착되어 있으므로 와이어 로프를 설치한 후 재설정하십시오.
