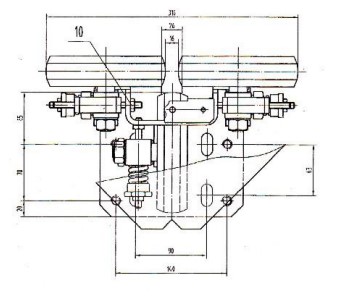

고속 엘리베이터용 롤러 가이드 슈즈 THY-GS-GL22
정격 속도: ≤5m/s
가이드 레일과 일치:10,16
측면 캡슐에 적용 가능
THY-GS-GL22 롤링 가이드 슈는 롤러 가이드 슈라고도 합니다. 롤링 접촉 방식을 사용하기 때문에 롤러 외주면에 경질 고무 또는 내열 고무가 설치되고, 가이드 휠과 가이드 슈 프레임 사이에는 댐핑 스프링이 설치되는 경우가 많습니다. 이는 가이드 슈와 가이드 레일 사이의 마찰 저항을 줄여 전력을 절감하고 진동과 소음을 줄여줍니다. 2m/s~5m/s의 고속 엘리베이터에 사용됩니다. 가이드 레일에 가해지는 롤러의 초기 압력은 스프링의 압축량을 조절하여 조절합니다. 롤러는 가이드 레일에 기울어지지 않아야 하며, 림 전체 폭에 걸쳐 가이드 레일의 작동 표면에 고르게 접촉해야 합니다. 카가 주행 중일 때는 세 개의 롤러가 동시에 회전하여 카가 원활하게 주행하도록 해야 합니다. 롤러와 가이드 레일의 가공 형상 오차, 설치 조인트 편차, 마찰 및 마모 오차와 같은 외부 자극으로 인해 카는 수평 및 수직 진동, 비틀림 및 기타 외란을 발생시킵니다. 댐핑은 이러한 교란을 현저히 감쇠 및 분산시켜 진동 흡수 및 완충 역할을 합니다. 슈 라이닝과 가이드 레일 사이의 마찰 손실이 감소하고, 작동 중 진동 및 소음이 감소하며, 승차감이 향상되고, 가이드 슈의 가공 및 설치 요구 사항이 높아집니다. 가이드 슈 프레임과 가이드 레일 사이의 탄성 지지대는 작동 조건에 따라 작업 표면과의 맞춤을 적응적으로 조절하고, 수평 방향 및 양쪽에서 가이드 레일의 틈새를 자동으로 보정할 수 있습니다. 롤링 가이드 슈는 일반적으로 오일 컵을 설치할 필요가 없고, 오일 윤활이 필요 없으며, 카 상하부 피트에 오일 오염을 일으키지 않아 환경 친화적입니다. 폭 10mm 및 16mm의 엘리베이터 가이드 레일에 적합합니다.
