잡화 엘리베이터 THY-GS-L10용 슬라이딩 가이드 슈

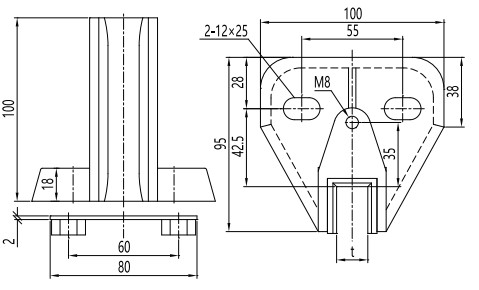

THY-GS-L10 가이드 슈는 엘리베이터 카운터웨이트 가이드 슈로, 잡화 엘리베이터로도 사용 가능합니다. 상하 2개씩 총 4개의 카운터웨이트 가이드 슈가 있으며, 트랙에 고정되어 카운터웨이트 프레임을 고정하는 역할을 합니다. 가이드 슈 내부에는 가이드 레일의 3면과 접촉하는 슈 라이닝(폴리우레탄 나일론 소재)이 있으며, 가이드 레일을 윤활하는 오일 박스가 있습니다. 가이드 슈는 엘리베이터의 수직 이동을 유도하는 역할을 합니다. 가이드 슈는 슈 시트와 슈 라이닝으로 구성됩니다. 슈 라이닝의 길이는 100mm입니다. 폴리우레탄 소재로 다양한 색상이 있습니다. 가이드 레일 폭은 5mm, 10mm, 16mm입니다.

강성 슬라이딩 가이드 슈와 탄성 슬라이딩 가이드 슈의 슈 라이닝이 철제 부싱으로 제작되었는지 나일론 부싱으로 제작되었는지와 관계없이, 엘리베이터 작동 중 슈 라이닝과 가이드 레일 사이의 마찰은 여전히 ​​매우 큽니다. 이러한 마찰은 권상기의 부하를 증가시킵니다.

특징: 가이드 슈 헤드가 고정되어 있어 구조가 간단하고 조정 메커니즘이 없습니다. 엘리베이터의 주행 시간이 증가함에 따라 가이드 슈와 가이드 레일 사이의 간격이 점점 더 커져 운행 중 카가 흔들리거나 충격이 발생할 수 있습니다. 따라서 윤활이 잘 되어야 합니다.
