슬라이딩 가이드 슈즈는 일반 승객용 엘리베이터 THY-GS-029에 사용됩니다.
| 정격 속도 | ≤1.75m/초 |
| 긍정적인 힘 | 1050N |
| 요잉 힘 | 650N |
| 가이드 레일과 일치 | 9,10,15.88,16 |
| 측면 캡슐에 적용 가능 |

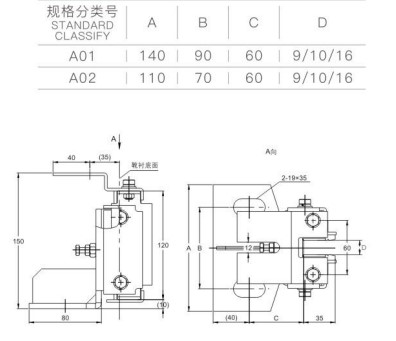

THY-GS-029 미쓰비시 슬라이딩 가이드 슈는 카 상부 빔과 카 하부의 안전 장치 시트 아래에 설치됩니다. 일반적으로 4개씩 설치되며, 카가 가이드 레일을 따라 상하로 주행할 수 있도록 하는 부품입니다. 주로 정격 속도가 1.75m/s 미만인 엘리베이터에 사용됩니다. 이 가이드 슈는 주로 슈 라이닝, 슈 시트, 오일 컵 홀더, 압축 스프링, 고무 부품으로 구성됩니다. 슈 시트는 충분한 강도와 강성을 가지고 있으며 진동 감쇠력이 우수합니다. 슈 시트는 일반적으로 회주철로 제작되며, 판 용접 구조는 제작이 간단하기 때문에 판 용접 구조도 일반적으로 사용됩니다. 부트 라이닝은 9~16mm의 다양한 폭을 제공하여 사용자가 가이드 레일 폭에 따라 편리하게 선택할 수 있습니다. 부트 라이닝은 내마모성이 뛰어난 폴리우레탄 소재로 제작되었습니다. 슬라이딩 성능을 향상시키고 슈 라이닝과 가이드 레일 사이의 마찰을 줄이기 위해 윤활유가 필요하므로 가이드 슈에 오일 컵을 올려놓기 위한 브래킷이 있습니다. 오일 박스 내의 윤활유는 펠트를 통해 가이드 레일의 작업 표면에 균일하게 코팅되어 자동 윤활의 목적을 달성합니다.
가이드 슈를 설치하기 전에 먼저 조정 너트를 조여 브래킷과 고무 패드 사이의 간격 X가 1mm가 되도록 합니다.가이드 슈를 설치한 후 조정 너트를 풀어 조정 너트와 브래킷 표면 사이의 간격 Y가 약 2~4mm가 되도록 합니다.이때 간격 X도 1~2.5mm 사이여야 합니다.그런 다음 고정 너트를 조입니다.이전 단계에 따라 조정한 후 차량을 적절히 흔들어 가이드 슈의 조임 상태를 관찰할 수 있습니다.즉, 가이드 슈와 가이드 레일이 기본적으로 접촉하되 너무 조이지 않도록 합니다.동시에 가이드 슈의 설치 상태는 이때 가이드 슈-가이드 레일 조정 상태에 따라 미세 조정할 수 있습니다.
