승객용 엘리베이터 THY-GS-310G용 슬라이딩 가이드 슈즈
정격 속도: ≤1.75m/s
가이드 레일과 일치: 10,16.4

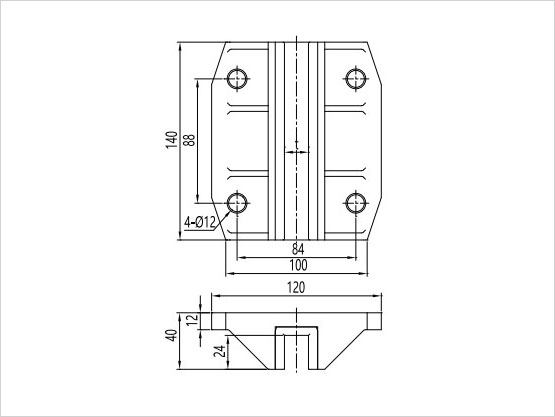

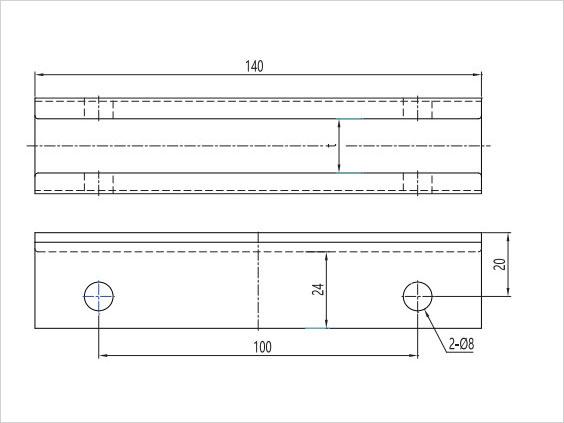

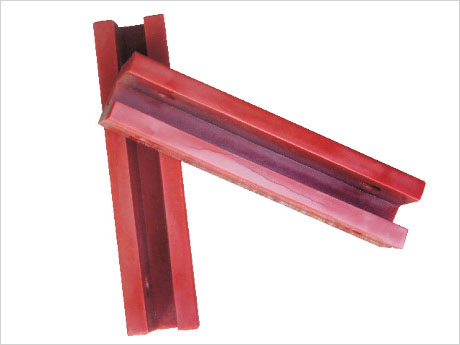

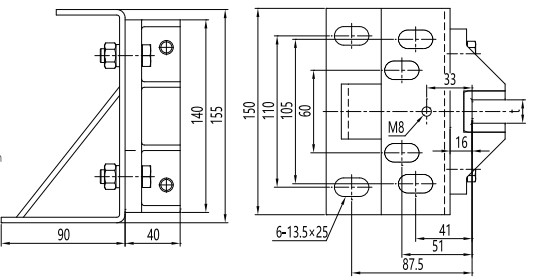

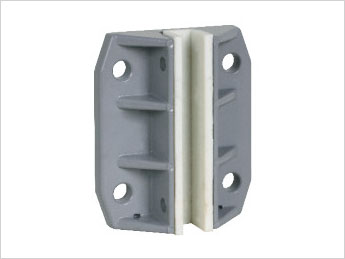

THY-GS-310G 가이드 슈는 엘리베이터 가이드 레일과 카 또는 균형추 사이를 직접 미끄러지듯 움직일 수 있는 가이드 장치입니다. 카 또는 균형추가 가이드 레일에서 위아래로만 미끄러지도록 고정하여 작동 중 카 또는 균형추가 기울어지거나 흔들리는 것을 방지합니다. 가이드 슈의 상부에 오일 컵을 설치하여 슈 라이닝과 가이드 레일 사이의 마찰을 줄일 수 있습니다. 가이드 슈를 사용할 경우 엘리베이터 한 대에 8개, 카 균형추에 각각 4개씩 장착하여 카 또는 균형추의 상단과 하단에 설치합니다. 가이드 슈는 슈 라이닝, 베이스, 슈 본체로 구성됩니다. 슈 시트에는 사용 강도를 보장하기 위해 바닥 보강 리브가 장착되어 있습니다. 일반적으로 엘리베이터 속도가 ≤ 1.75m/s인 엘리베이터에 적용됩니다. 레일 폭은 10mm와 16mm입니다. 고정 슬라이딩 가이드 슈는 일반적으로 오일 컵과 함께 사용해야 하며 균형추 프레임에 적용됩니다.
1. 상단 및 하단 가이드 슈를 설치한 후에는 비스듬히 또는 뒤틀리지 않고 동일한 수직선상에 있어야 합니다. 상단 및 하단 가이드 슈가 안전턱 중앙에서 일직선상에 있는지 확인하십시오.
2. 가이드 슈를 설치한 후 가이드 레일과 슈 라이닝 사이의 좌우 간격은 0.5~2mm가 되어야 하며, 슈 라이닝과 가이드 레일 상면 사이의 간격도 0.5~2mm가 되어야 합니다.
